F1のエキゾーストノートを計測
(フェラーリF1計測)

■ F40F40コンペティション、FERRARI F1のエキゾ―ストノートの分析

第3回はファラーリF1です。



音源ファイル: car3.wav (44.1kHz / Stereo / 6sec / 1,027KB)

この計測はホワイトスターのビデオテープ(新品)から、ミニDVテープにダビング。それをiLINKでSONY VAIOに取り込みます。

▼計測機材
パソコン:SONY VAIO PCG-R505R/DK
ビデオカメラ:SONY DCR-PC3-NTSC

前回同様、計測の同じ部分は省略してあります。F40を参照してください。今回の計測ポイントはフォオラノの左コーナーです。

ドライバーはジャン・アレジ。

DSSF3のRAにて測定

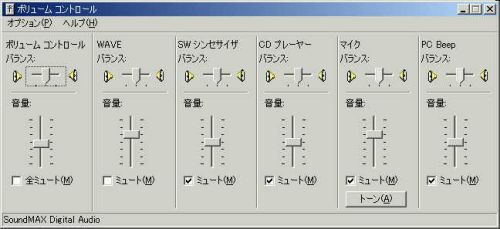

Windows サウンドミキサーの設定

無信号時 のピークレベルメーター表示

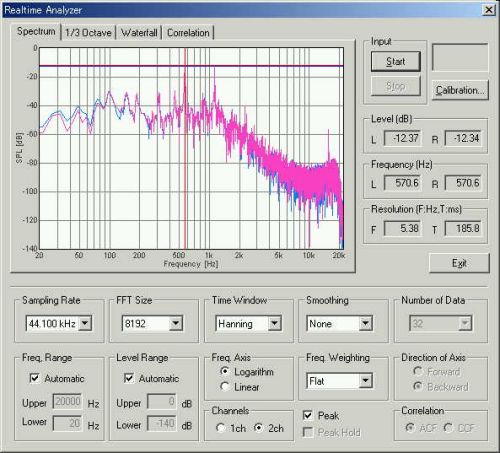

パワースペクトラム表示 コーナリング途中中間あたり

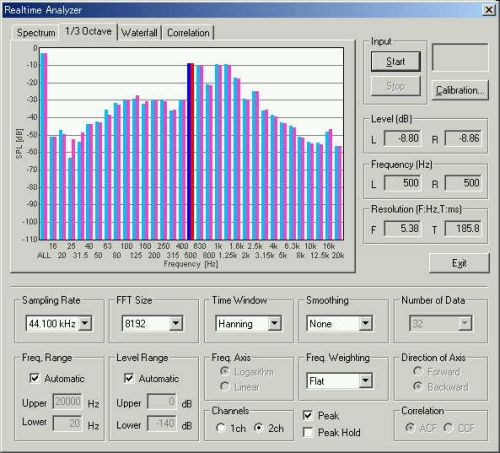

同1/3 オクターブ分析とピークレベル表示

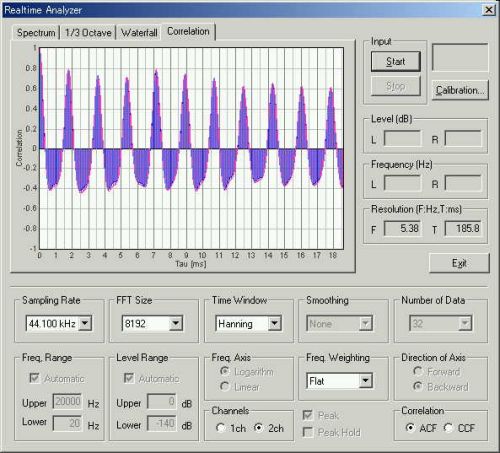

一番τeが長そうな、特徴的な自己相関のリアルタイム表示

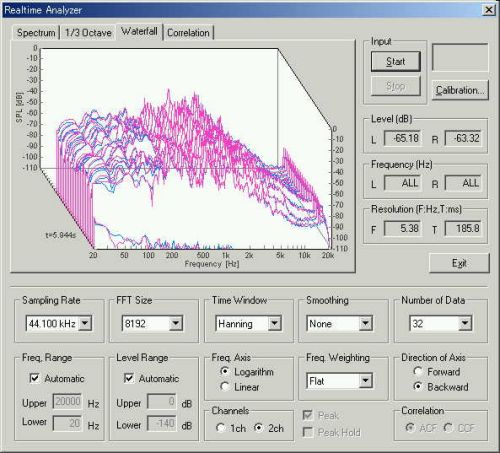

パワースペクトラムの3次元時間表示。

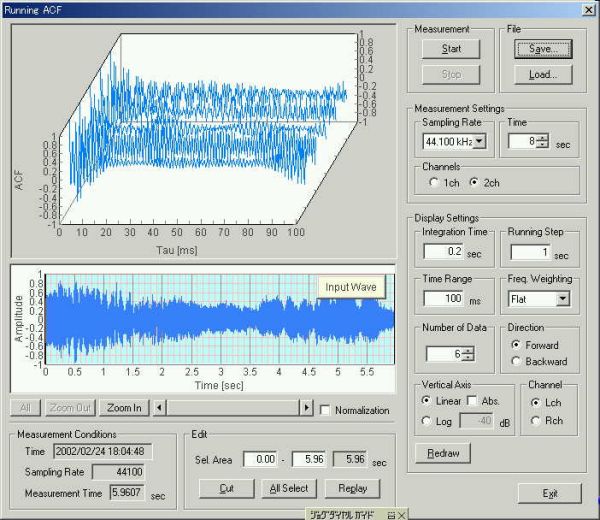

ランニングACF測定 6秒

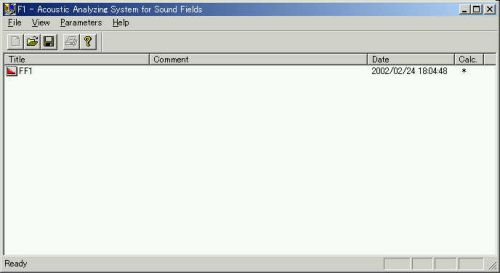

データをセーブして、SAで分析
SAで、分析するデータを指定。

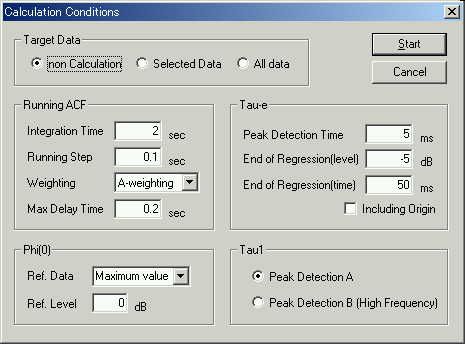

計算条件を積分時間2秒でセット。

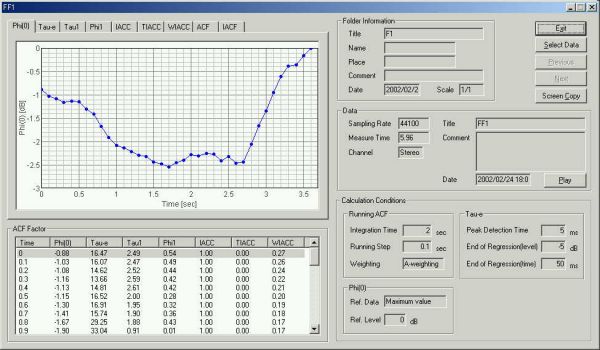

Φ(0) 音量の計測時間表示。

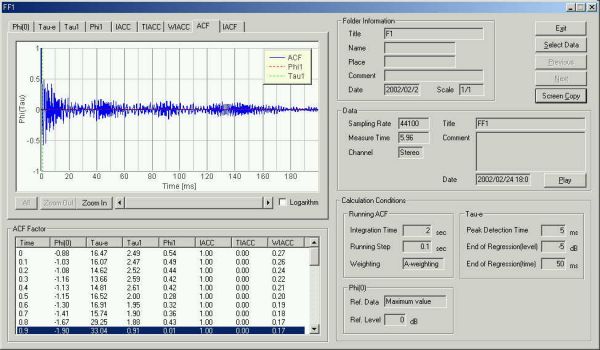

最初のτe最大時のACF

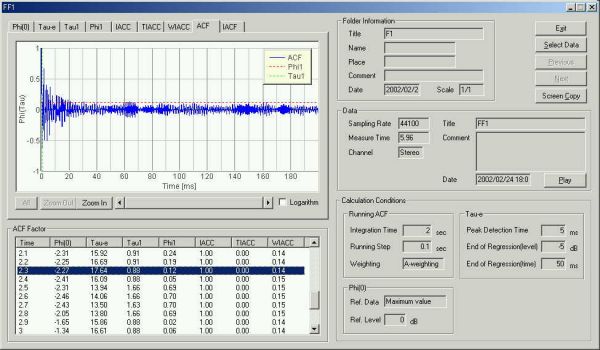

次のτeの長いピークのACF

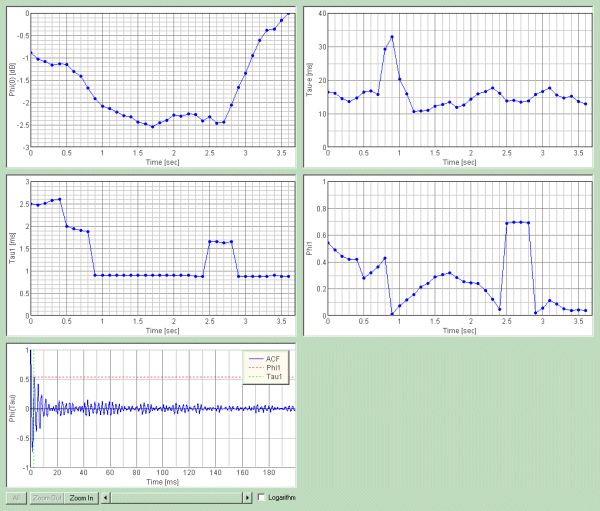

分析結果の表示



February 2002 by M.Sakurai
